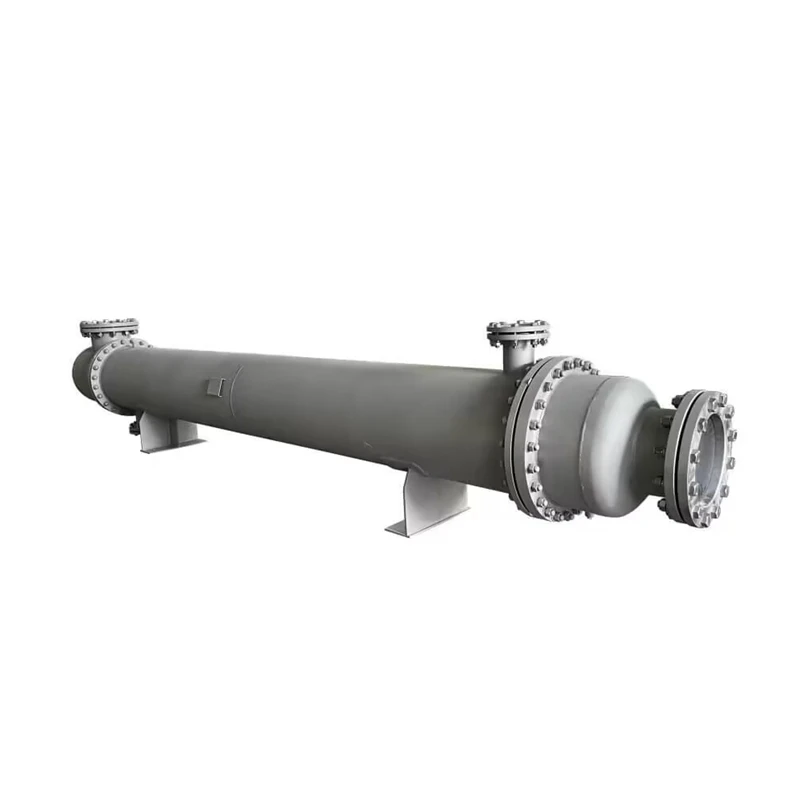

Refrigerador de água de óleo de transformador

A água pode remover o calor com eficiência dentro de um pacote compacto-de troca de calor, mas também introduz um segundo circuito de fluido que requer projeto e manutenção disciplinados. Um resfriador de água a óleo de transformador é, portanto, melhor avaliado como parte do sistema completo de resfriamento do transformador.

VRCOOLER pode apoiar a revisão de projetos para:

Transformadores de potência-de alta carga

Transformadores de usinas hidrelétricas

Subestações internas ou com espaço-restrito

Instalações urbanas com área restrita

Transformadores industriais e de processo

Conversor e outras instalações de energia especializadas

Substituição de resfriadores de{0}água a óleo{0}}existentes

Projetos de modernização com um sistema-de água circulante estabelecido

A adequação final depende dos dados aprovados do transformador, da fonte de água e das condições operacionais do local.

O refrigerador usa dois circuitos de fluxo separados:

Uma bomba de óleo do transformador envia óleo aquecido do tanque do transformador para o lado do óleo do trocador de calor.

Uma bomba de água-de resfriamento envia água tratada ou aprovada de outra forma através do lado da água.

O calor atravessa a parede do tubo ou a superfície-de transferência de calor do óleo mais quente para a água mais fria.

O óleo do transformador resfriado retorna ao tanque do transformador.

A água aquecida é encaminhada para uma torre de resfriamento, trocador de calor secundário, circuito-fechado ou arranjo de descarga aprovado.

As condições de temperatura, fluxo de óleo, fluxo de água e pressão podem ser monitoradas através do sistema de controle do projeto.

O óleo do transformador e a água de resfriamento devem permanecer separados. Uma perda de separação pode permitir a entrada de água no circuito de óleo do transformador, o que pode comprometer o isolamento e criar um sério risco ao equipamento. O conceito-de proteção contra vazamento e a relação de pressão devem, portanto, ser definidos durante a engenharia.

Remoção de calor compacta

Um trocador de calor óleo-água pode fornecer transferência de calor substancial em um pacote relativamente compacto quando água de resfriamento adequada estiver disponível. Isso pode ser valioso em subestações internas, prédios-de usinas de energia e outros locais onde as dimensões do refrigerador-do lado do ar ou o fluxo de ar são difíceis de acomodar.

Menos dependência do ar ambiente externo

O desempenho do resfriamento-do lado da água é controlado pela temperatura da água disponível e pelas condições de fluxo, e não apenas pela temperatura do ar externo. Isto pode ajudar projetos que operam em climas quentes ou que exigem condições de resfriamento estáveis, dependendo da capacidade do sistema de água.

Menor ruído lateral-do ar

O trocador de calor em si não requer um ventilador grande para a transferência-de calor primária. Isso pode ser útil em locais internos ou sensíveis-ao ruído, embora bombas, válvulas e o sistema mais amplo de circulação-de água ainda exijam revisão acústica e de vibração.

Arranjo de rejeição-de calor flexível

A água de resfriamento aquecida pode ser enviada para uma torre de resfriamento, circuito de água de resfriamento-central, refrigerador seco ou trocador de calor secundário. O arranjo correto depende das utilidades da planta, da qualidade da água, das regras de descarga e da filosofia operacional.

A principal diferença entre um refrigerador de ar e um refrigerador de água é a consequência de um vazamento-cruzado de fluido. Um refrigerador de óleo de transformador deve, portanto, ser especificado com uma estratégia clara de segurança e monitoramento.

As discussões do projeto podem incluir:

Pressões de projeto no lado-do lado do óleo e do lado-da água

Relação de pressão-diferencial necessária

Conceito de-tubo duplo ou outro conceito aprimorado de detecção de vazamento-, quando especificado

Alarme de pressão-diferencial

Monitoramento de fluxo de óleo e água

Monitoramento de pressão e nível-do lado da água

Detecção de vazamento ou monitoramento de condutividade, quando aplicável

Válvulas de isolamento automático

Pontos de drenagem e amostragem

Lógica de desligamento de emergência

Requisitos de inspeção e{0}}teste de pressão

O arranjo de proteção final deve ser aprovado pelas equipes de engenharia do transformador e da planta. Nenhuma descrição de produto deve implicar que um recurso específico-de proteção contra vazamento esteja incluído, a menos que tenha sido confirmado para a configuração selecionada.

Corpo-do trocador de calor

Casco-e{1}}tubo ou outra construção aprovada para óleo-água

Disposição de fluxo-do lado do óleo e do lado-da água

Superfície-de transferência de calor e arranjo de passes

Seleção de material de tubo e{0}}folha de tubo

Tampa removível ou arranjo de cabeçalho quando necessário

Conexões de ventilação, drenagem e amostragem

Acesso para serviço e limpeza

Circuito de óleo-do transformador

Conexões de entrada e saída de óleo

Interface da bomba de óleo

Taxa de fluxo de óleo e queda de pressão

Temperatura de entrada e saída de óleo

Vedações e juntas-compatíveis com óleo

Disposições de isolamento e desvio

Instrumentação de temperatura e fluxo

Circuito de água-de resfriamento

Conexões de entrada e saída de água

Taxa de fluxo de água e temperatura de entrada

Química da água e condições de filtração

Queda de pressão-do lado da água

Loop-fechado ou arranjo-único

Disposições de drenagem, ventilação e lavagem

Requisitos de-tratamento de água e proteção contra congelamento-quando aplicável

Monitoramento e Proteção

Sinal de pressão-diferencial

Interruptores ou transmissores de fluxo de óleo e água

Sensores de temperatura

Interface de detecção de vazamento

Lógica de isolamento automático

Contatos de alarme e disparo

Integração do-painel de controle

Um resfriador de transformador-resfriado a água é tão confiável quanto o sistema de-água de resfriamento que o suporta. Antes de selecionar o trocador de calor, a equipe do projeto deverá definir:

Fonte de água e se é circuito aberto ou fechado

Faixa de temperatura de entrada

Disponibilidade de fluxo e funcionamento da bomba

Sólidos suspensos e nível de filtração

Dureza, cloreto e outras condições químicas relevantes

Controle de corrosão e incrustações

Taxa de incrustação e método de limpeza

Arranjo de drenagem e descarte

Condições operacionais sazonais ou de baixa-temperatura

A qualidade da água mal controlada pode causar incrustações, corrosão, bloqueio ou redução da transferência de calor. O material do refrigerador e o plano de manutenção devem ser escolhidos juntamente com a estratégia de gerenciamento-da água da planta.

Os resfriadores de água a óleo de transformador podem ser considerados para:

Grandes transformadores de potência

Transformadores de estações hidrelétricas

Subestações internas e subterrâneas

Subestações urbanas com espaço externo limitado

Transformadores de processos industriais

Equipamento de estação-conversora

Fornos e transformadores-de alta carga

Usinas de energia com um sistema-de água circulante estabelecido

Locais com restrições rigorosas de ruído-do lado do ar ou de temperatura-ambiente

A aplicação deve ser verificada em relação à designação de resfriamento do transformador, à rede de água disponível e à redundância necessária.

Para uma nova instalação, a coordenação antecipada pode ajudar a integrar o resfriador ao transformador, às bombas de óleo, às bombas de água e ao sistema de controle da planta. Revise as seguintes interfaces antes de encomendar o equipamento:

Conexões de óleo do tanque do transformador

Suporte e base mais fria

Roteamento de tubulação de óleo e água

Localização de bombas e válvulas

Monitoramento-de pressão diferencial

Detecção de vazamento e lógica de alarme

Rejeição de calor do circuito de água

Acesso para inspeção e limpeza-de tubos

Instalações de drenagem e{0}}tratamento de água

Pacote de teste e documentação necessário

A revisão antecipada é especialmente importante quando o refrigerador de óleo-água está localizado dentro de um edifício ou onde um vazamento pode afetar equipamentos elétricos ou andares abaixo.

A substituição de um resfriador de óleo-água requer compatibilidade mecânica e de segurança. A unidade proposta deve ser verificada em relação à capacidade térmica original, aos circuitos de óleo e água, à pressão operacional, ao arranjo das conexões e ao espaço de serviço disponível.

Para uma consulta de substituição, forneça:

Placa de identificação do transformador e designação de resfriamento

Placa de identificação ou desenhos do refrigerador existente

Detalhes da conexão-do lado do óleo e do lado-da água

Fluxo de óleo e temperaturas de entrada/saída

Fluxo de água e temperatura de entrada

Informações sobre qualidade ou tratamento da água

Pressões de projeto e quedas de pressão permitidas

Monitoramento atual e arranjo de alarme

Fotografias de instalação e folga disponível

Registros de vazamento, incrustação, corrosão ou falha no tubo

Se o cooler original não estiver disponível, a substituição deve ser tratada como um redesenho técnico e não como uma simples cópia dimensional.

A VRCOOLER fabrica equipamentos-de troca de calor para aplicações em-geração de energia, equipamentos industriais e rotativos-. Para projetos de resfriadores de óleo e água de transformadores, a ênfase está em tratar o resfriador como parte do sistema de proteção do transformador, e não simplesmente como um trocador de calor de óleo-água.

Nossa abordagem é:

Revise o serviço de petróleo e o serviço de água em conjunto.

Identifique as consequências-do vazamento cruzado de fluidos durante a discussão do projeto.

Considere a qualidade da água, incrustações e acesso ao serviço.

Confirme conexões, pontos de monitoramento e espaço de instalação.

Forneça apenas as especificações técnicas suportadas pelos dados do projeto aprovado.
